Hướng dẫn cài đặt tổng đài Yeastar S100

Yeastar S100 VoIP PBXtổng đài IP hỗ trợ 100 đến 200 người dùng với 30 đến 60 cuộc gọi đồng thời, Với khả năng linh hoạt Yeastar S100 tích hợp nhiều tính năng như ivr, ghi âm, voicemail... Làm cách nào để cấu hình cài đặt đơn giản nhất?. GTC Hướng dẫn cài đặt tổng đài Yeastar S100 cho khách hàng và miễn phí lập trình sắn cho khách hàng mua tổng đài IP myPBX tại công ty.

Khi bạn đang sở hữu một dòng tổng đài IP Yeastar S100 nhưng gặp một số vấn đề về cài đặt. Đã có rất nhiều khách hàng đang tìm đến làm thế nào để Hướng dẫn cài đặt Yeastar S100 VoIP PBX nhanh, dễ sử dụng, thuật tiện cho mọi người dùng trong công ty.

Để tìm hiểu qua về dòng S100 chung tôi Giới thiệu qua về dòng Yeastar S100 VoIP PBX cung cấp kết hợp các giao diện điện thoại linh hoạt trong khi cho phép mở rộng trong tương lai với thiết kế mô đun độc đáo. Bên cạnh các tính năng SIP phong phú được tích hợp sẵn, S100 cho phép bạn quyết định loại mở rộng và thân máy vật lý nào bạn cần trong hệ thống tổng đài của bạn. Khi doanh nghiệp của bạn phát triển, có thể thêm nhiều người dùng và các cuộc gọi đồng thời cũng có thể với S100

Ở bài viết này GTC hướng dẫn cài đặt Yeastar S100 VoIP PBX chi tiết cho khách hàng quan tâm

- Đầu tiên GTC Cảm ơn khách hàng đã lựa chọn Yeastar S100 IP PBX do GTC cung cấp tại Việt Nam. S100 là một hệ thống truyền thông kinh doanh hiệu quả với tổng số 100 người sử dụng và 30 cuộc gọi đồng thời và có thể lên đến 200 người sử dụng và 60 cuộc gọi đồng thời. S100 linh động đi kèm với hỗ trợ các cổng analog, ISDN BRI, E1 / T1 / PRI, và mạng GSM.
- Hướng dẫn này mô tả cách cài đặt S100 và cách đăng nhập Web GUI để cấu hình hệ thống. Một khi bạn hoàn tất việc cài đặt, hãy tham khảo Sổ tay Quản trị Yeastar S-Series để được hướng dẫn cách thực hiện các cấu hình trên hệ thống.
- Hướng dẫn Cài đặt này chỉ giải thích cách cài đặt Yeastar S100 IP PBX. Để biết thêm chức năng và cài đặt nâng cao, vui lòng tham khảo tài liệu tương đối dưới đây
- Trước khi bắt đầu cài đặt Hệ thống tong dai IP S100, hãy kiểm tra nội dung gói để xác minh rằng bạn đã nhận được các mục dưới đây. Nếu có vấn đề gì, vui lòng liên hệ với nhà cung cấp của bạn. Thiết bị bao gồm
1* S100 PBX
1* Ethernet Cable
1* Power Cord
2 Rack Mounting Kits
1* Grounding Stud & Nut 4* Rubber Feet
1* Warranty card
1* Quick Start Guide
- Bàn mở rộng Yeastar S100 hỗ trợ mở rộng lên đến 2 bảng mở rộng và hỗ trợ mở rộng một mô-đun DSP
+ Ban Mở rộng - EX08: Ban EX08 hỗ trợ tối đa 4 module (8 cổng).


+ Ban Mở rộng - EX30: Ban EX30 hỗ trợ 1 cổng E1 / T1.

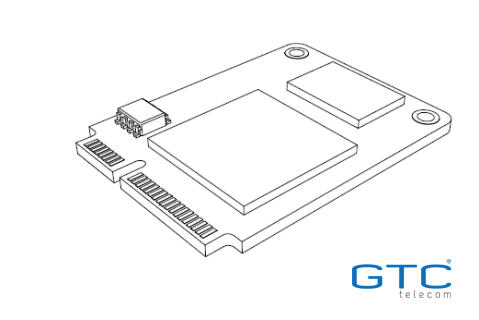

- Module D30: D30 là một mô-đun DSP, được sử dụng để mở rộng công suất của PBX. Với mỗi module D30 được thêm vào, các phần mở rộng tăng 100 và các cuộc gọi đồng thời tăng 30 trong bổ sung.


I. Tổng quan Yeastar S100 VOIP PBX

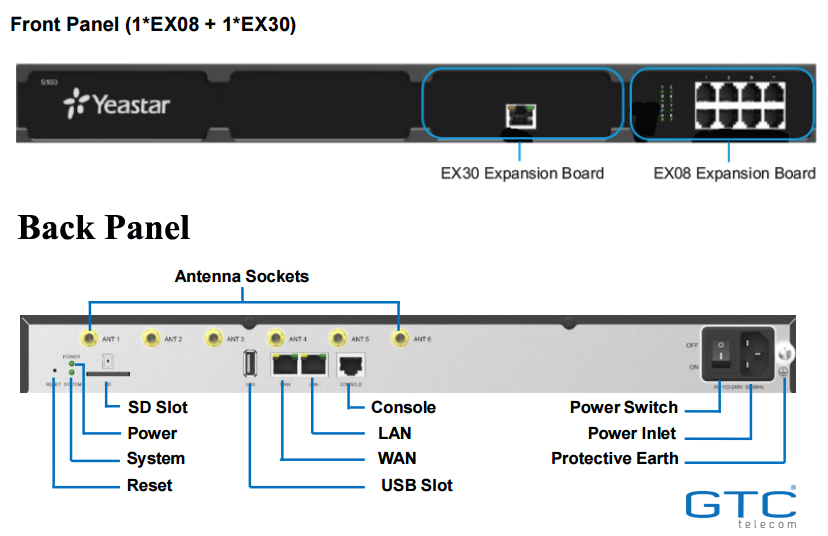

1. Mặt trước và sau tổng đài


2. Chỉ báo đèn LED và cổng
- Chỉ thị đèn LED


- Miêu tả cổng


II. Cài đặt
Chương này chỉ cho bạn cách cài đặt hệ thống tổng đài IP Yeastar S100 VoIP PBX
1. Khước từ và Khuyến cáo về An toàn
Để tránh tai nạn bất ngờ, thương tích cá nhân hoặc thiệt hại thiết bị, vui lòng đọc các từ chối trách nhiệm về an toàn và cảnh báo cài đặt
- Tính năng

+ Chỉ sử dụng dây nguồn cung cấp với IP PBX.
+ Giữ nguồn điện trong suốt quá trình lắp đặt.
+ Đảm bảo rằng điện áp cung cấp phù hợp với các thông số kỹ thuật được chỉ định ở mặt sau của thiết bị.
+ Để tránh tai nạn điện, không mở hoặc tháo nắp của IP PBX khi đang hoạt động cũng như tắt nguồn điện.
+ Trước khi làm sạch thiết bị, hãy cắt nguồn điện.
- Môi trường
+ Cài đặt tổng đài IP Yeastar S100 ở vị trí sạch sẽ, không bị rung, điện giật và nhiệt độ / độ ẩm. Nhiệt độ hoạt động nên được giữ dưới 104 ° F (40 ° C).
2. Cài đặt Module tổng đài
BƯỚC 1: Tháo các ốc vít trên bao vây và sau đó tháo vỏ mặt trên


Bước 2: Đẩy ra bảng trống ra từ bên trong của thiết bị.


BƯỚC 3: Đẩy Ban Mở rộng (EX08 hoặc EX30).


BƯỚC 4: Khóa các ốc vít để sửa bảng giải phóng.


Bước 5: Lắp Modules Điện thoại vào bảng EX08. Bỏ qua bước này cho Ban EX30.


BƯỚC 6: Lắp thẻ SIM vào module GSM / 3G theo các hướng dẫn. Bỏ qua bước này nếu không cài đặt module GSM / 3G.


BƯỚC 7: Đóng nắp và đinh vít


BƯỚC 8: Xoay ăng ten vào Ổ cắm Antenna. Bỏ qua bước này nếu không cài đặt module GSM / 3G.


3. Cài đặt Module DSP

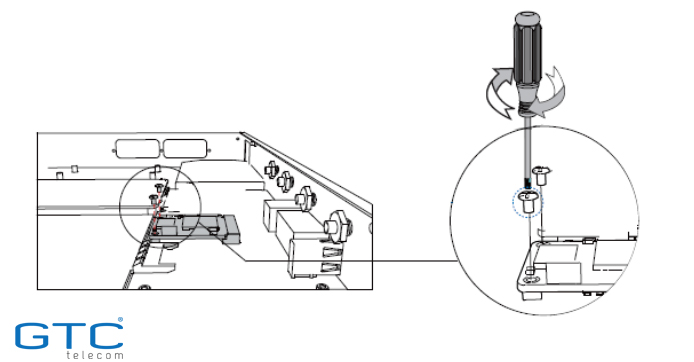

Bước 1: Mở nắp đậy thiết bị và lắp module DSP (D30) vào khe D từ góc độ nghiêng và sau đó nhấn vào.


Bước 2: Khóa các ốc vít để gắn bảng môđun D30.


4. Cài đặt máy tính để bàn
CẢNH BÁO:
- Đặt khoảng 5 ~ 10cm xung quanh thiết bị để lưu thông không khí.
- Hãy tránh những vật nặng đặt trên thiết bị.
Bước 1: Đặt IP PBX trên nền tảng vững chắc.
Bước 2: Tháo giấy bảo vệ dính khỏi chân cao su.
BƯỚC 3: Lật thiết bị và gắn các chân cao su được cung cấp vào các khu vực nằm sâu dưới đáy ở mỗi góc của thiết bị


5. Lắp đặt tủ Rack
CẢNH BÁO
- Cẩn thận không để rơi bất kỳ thành phần nào. Các thành phần đổ có thể làm hỏng chúng hoặc gây ra thương tích.
- Chỉ sử dụng bộ dụng cụ gắn trên giá 19 inch (khung và phụ kiện đính kèm) đi kèm với tổng đài IP PBX.

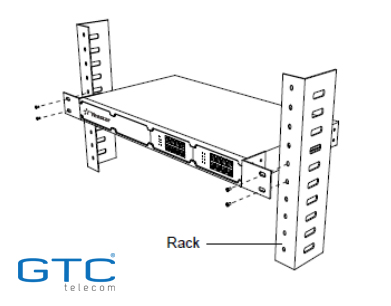

BƯỚC 1: Cố định khung cho bên trái và bên phải của PBX bằng 4 ốc.


Bước 2: Đặt PBX vào giá đỡ 19 inch và lắp cả hai giá đỡ vào giá đỡ với thiết bị gắn độc quyền của rack.


6. Kết nối mặt đất
CẢNH BÁO
- Việc nối đất đúng cách (kết nối với mặt đất) là rất quan trọng để giảm nguy cơ cho người sử dụng điện giật hoặc bảo vệ PBX khỏi những ảnh hưởng xấu của tiếng ồn bên ngoài trong trường hợp sét đánh.
- Cần phải kết nối vĩnh viễn giữa mặt đất và mặt đất của tổng đài.
Bước 1: Thắt chặt đinh vít đinh vào cổng Grounding trên PBX.
BƯỚC 2: Lắp dây nối đất 18AWG (người sử dụng cung cấp).
BƯỚC 3: Vặn chặt đai ốc.
BƯỚC 4: Gắn dây nối đất với đầu nối đất


7. Kết nối thiết bị
Bước 1: Kết nối một đầu của cáp mạng vào cổng LAN của thiết bị Yeastar, và đầu kia đến bất kỳ cổng nào của công tắc / bộ định tuyến LAN của công ty bạn.
Bước 2: Cắm dây nguồn vào khe cắm nguồn S100 và đầu kia vào ổ cắm điện tiêu chuẩn. Đợi cho hệ thống khởi động cho đến khi đèn LED SYSTEM bắt đầu nhấp nháy.
BƯỚC 3: Kết nối đường dây điện thoại với cổng RJ11 của thiết bị
* Miêu tả tính năng cổng RJ11
- FXS: Kết nối một đầu của cáp điện thoại RJ11 vào cổng. Kết nối đầu kia với điện thoại analog hoặc máy fax.
- FXO: Kết nối cáp RJ11 với cổng FXO. Kết nối đầu kia của cáp với một đường dây PSTN.
- BRI: Kết nối cáp được cung cấp bởi nhà cung cấp ISDN BRI tới cổng BRI. Kết nối đầu kia của dây cáp với thiết bị nhà cung cấp ISDN.
Bước 4: Kết nối một đầu cáp E1 vào cổng E1 / T1. Kết nối đầu kia với thiết bị của nhà cung cấp E1.
CHÚ Ý: Kết nối BRI / PSTN / máy điện thoại / fax tương tự với cổng tương ứng dựa trên màu của chỉ thị cổng.
III. Bắt đầu cấu hình
Hệ thống tổng đài IP Yeastar S100 cung cấp giao diện cấu hình dựa trên web cho quản trị viên. Quản trị viên có thể quản lý thiết bị bằng cách đăng nhập vào giao diện Web.
- Đường dẫn truy cập: https://192.168.5.150:8088
- Tên người dùng: admin
- Mật khẩu: Mật khẩu


Bước 1: Kết nối máy tính của bạn với cùng một mạng với Yeastar S100.
Bước 2: Khởi động trình duyệt trên PC. Trong thanh địa chỉ, nhập địa chỉ IP, nhấp vào nút "Enter" và sau đó bạn có thể thấy trang đăng nhập GUI web hiển thị như dưới đây.
BƯỚC 3: Để có các cấu hình chi tiết của phần mở rộng, thân cây và các thiết lập hệ thống khác, vui lòng tham khảo tài liệu Quản trị Yeastar hoặc hướng dẫn sử dụng tổng đài IP Yeastar.
LƯU Ý: Sau khi lưu các thay đổi, hãy nhớ nhấp vào nút "Áp dụng" ở góc trên cùng bên phải để thay đổi có hiệu lực.
