Yeastar S300 MyPBX VoIP là dòng tổng đài IP lý tưởng nhất dành cho các văn phòng lớn, khách sạn. Bên cạnh đó, Yeastar S300 hỗ trợ 300 người dùng. Mở rộng đến 500 người sử dụng và hỗ trợ lên đến 24 cổng analog, lên đến 24 cổng BRI, lên đến 3 cổng E1 / T1 / PRI, và lên đến 6 kênh GSM. Tổng đài Yeastar S300 tương thích với tất cả các thiết bị đầu cuối SIP, cho dù điện thoại điện thoại cố định, không dây, IP-video, các hệ thống hội nghị truyền hình SIP. thiết bị cũng cho phép sử dụng không chỉ điện thoại analog và máy fax. Ngoài ra GTC sẽ hướng dẫn cài đặt tổng đài Yeatar S300 cho khách nào có nhu cầu lắp đặt tổng đài điện thoại tại công ty chúng tôi.

Hướng dẫn này mô tả cách cài đặt Tổng đài Yeastar S300 và cách đăng nhập Web GUI để cấu hình hệ thống. Một khi bạn hoàn tất việc cài đặt, hãy tham khảo Sổ tay Quản trị Yeastar S-Series để được hướng dẫn cách thực hiện các cấu hình trên hệ thống.
Tài liệu liên quan Hướng dẫn cài đặt tổng đài Yeastar S300
Hướng dẫn Cài đặt này chỉ giải thích cách cài đặt tong dai MyPBX  S300. Để biết thêm chức năng và cài đặt nâng cao, vui lòng tham khảo các tài liệu tương đối dưới đây:
Trước khi bạn bắt đầu cài đặt Hệ thống tổng đài IP S300, hãy kiểm tra nội dung gói để xác minh rằng bạn đã nhận được các mục dưới đây. Nếu có vấn đề gì, vui lòng liên hệ với nhà cung cấp của bạn.
I. Giới thiệu tổng đài IP Yeastar S300
Ban mở rộng: Yeastar S300 hỗ trợ tối đa 3 bảng mở rộng và 2 mô đun DSP.
- Ban Mở rộng - EX08: Ban mở rộng EX08 hỗ trợ tối đa 4 mô đun (8 cổng)

- Ban Mở rộng - EX30: Ban mở rộng EX30 hỗ trợ 1 cổng E1 / T1.

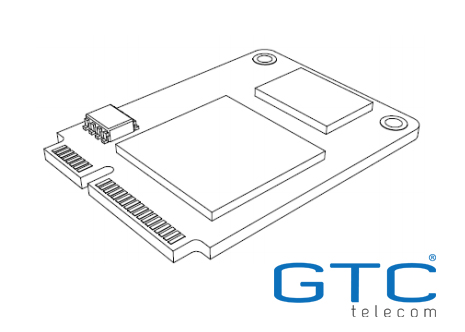

- Mô-đun D30: D30 là một mô-đun DSP, được sử dụng để mở rộng công suất của PBX. Với mỗi module D30 được thêm vào, các phần mở rộng tăng 100 và các cuộc gọi đồng thời tăng 30 trong bổ sung.

1. Tổng quan về Yeastar S300:

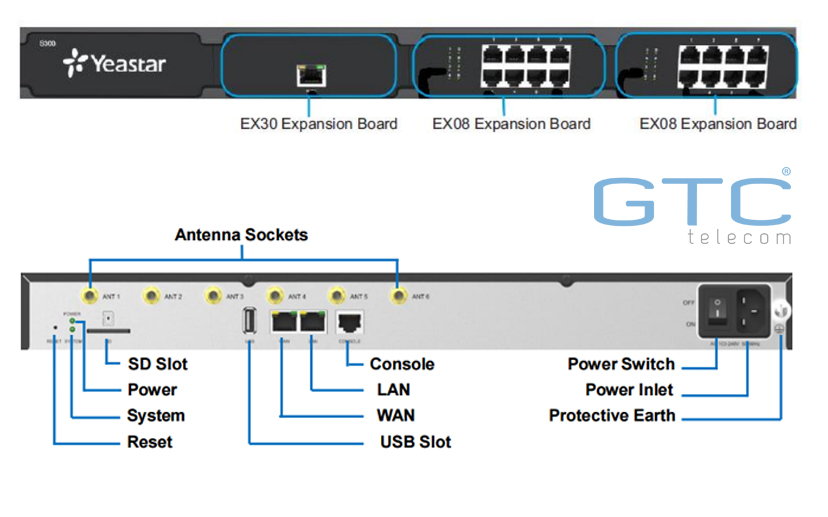

- Mặt trước (2 * EX08 + 1 * EX30)
- Mặt sau

2. Chỉ báo LED và cổng
- Chỉ thị LED

- Miêu ta cổng

II. Cài đặt tổng đài Yeastar S300
Chương này giải thích cách cài đặt hệ thống tổng đài IP MyPBX S300.
1. Khước từ trách nhiệm về an toàn và cảnh báo cài đặt
- Để tránh tai nạn không mong muốn, thương tích cá nhân hoặc thiệt hại thiết bị, vui lòng đọc các từ chối trách nhiệm về an toàn và cảnh báo cài đặt.
- Quyền lực
+ Chỉ sử dụng dây điện được cung cấp với IP PBX.
+ Giữ nguồn điện trong suốt quá trình lắp đặt.
+  Đảm bảo rằng điện áp cung cấp phù hợp với các thông số kỹ thuật được chỉ ra ở mặt sau của thiết bị.
+ Để tránh tai nạn điện, không mở hoặc tháo vỏ IP PBX khi đang hoạt động cũng như tắt nguồn điện.
+ Trước khi làm sạch thiết bị, hãy cắt nguồn điện.
- Môi trường
+ Cài đặt Yeastar S300 IP PBX ở vị trí sạch, không bị rung, sốc điện, và nhiệt độ / độ ẩm cực đại. Nhiệt độ hoạt động nên được giữ dưới 104 ° F (40 ° C).
2. Cài đặt Module tổng đài
BƯỚC 1: Tháo các ốc vít trên bao vây và sau đó tháo vỏ mặt trên.

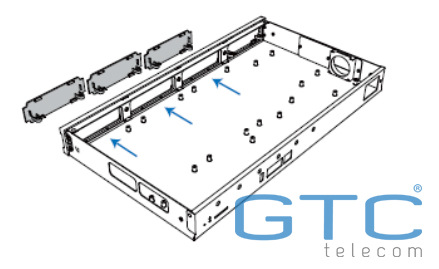

Bước 2: Đẩy ra bảng trống ra từ bên trong của thiết bị.

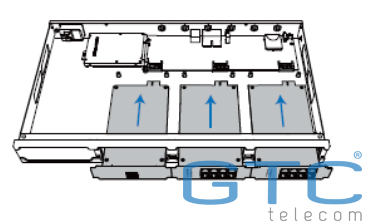

BƯỚC 3: Đẩy Ban Mở rộng (EX08 hoặc EX30).

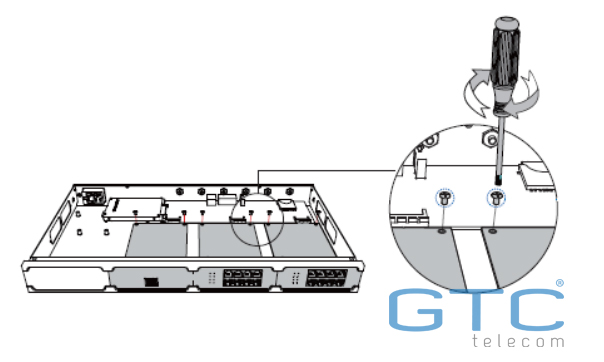

BƯỚC 4: Khóa các ốc vít để sửa bảng giải phóng.

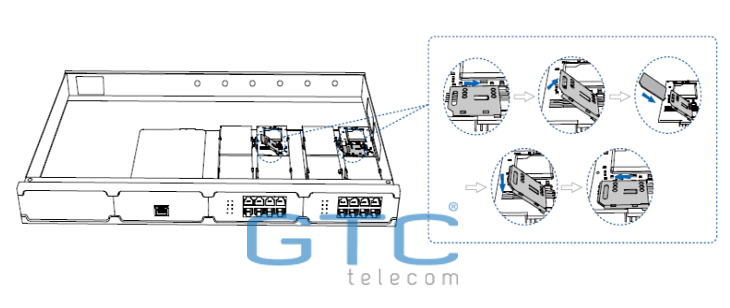

Bước 5: Lắp Modules Điện thoại vào bảng EX08. Bỏ qua bước này cho Ban EX30.

BƯỚC 6: Lắp thẻ SIM vào module GSM / 3G theo các hướng dẫn. Bỏ qua bước này nếu không cài đặt module GSM / 3G.

BƯỚC 7: Đóng nắp và sửa các vít.

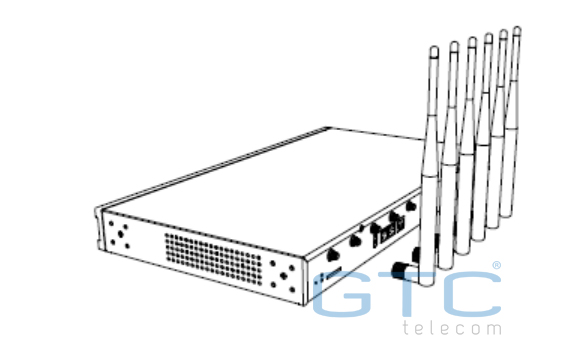

BƯỚC 8: Xoay ăng ten vào Ổ cắm Antenna. Bỏ qua bước này nếu không cài đặt module GSM / 3G.

3. Cài đặt Module DSP

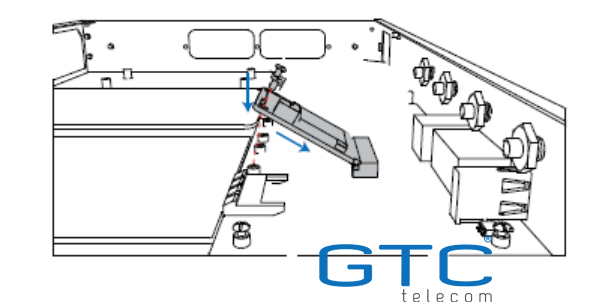

Bước 1: Mở nắp đậy thiết bị và lắp module DSP (D30) vào khe D từ góc độ nghiêng và sau đó nhấn vào.

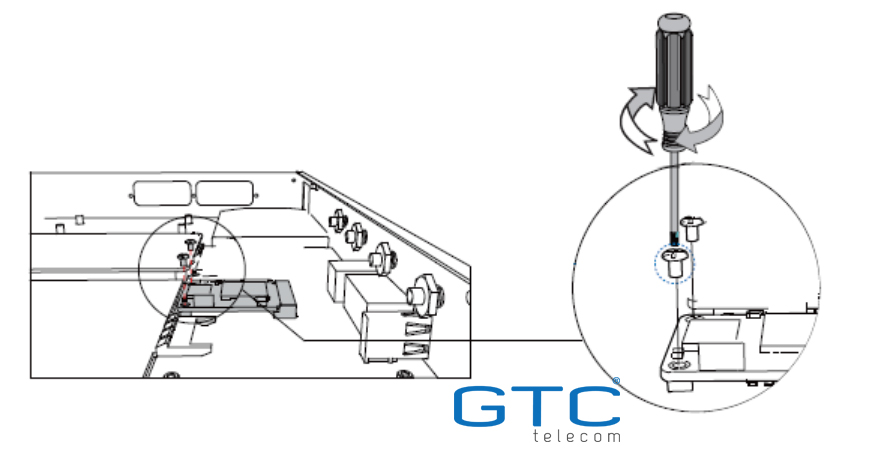

BƯỚC 2: Khóa các ốc vít để gắn bảng môđun D30

4. Cài đặt đĩa cứng
Bước 1: Khóa ổ cứng trên khung và đẩy đĩa cứng vào khung.

Bước 2: Khóa ốc vít để sửa ổ cứng

5. Cài đặt máy tính để bàn
CẢNH BÁO
- Đặt khoảng 5 ~ 10cm xung quanh thiết bị để lưu thông không khí.
- Hãy tránh những vật nặng đặt trên thiết bị.
Bước 1: Đặt tong dai IP PBX trên nền tảng vững chắc.

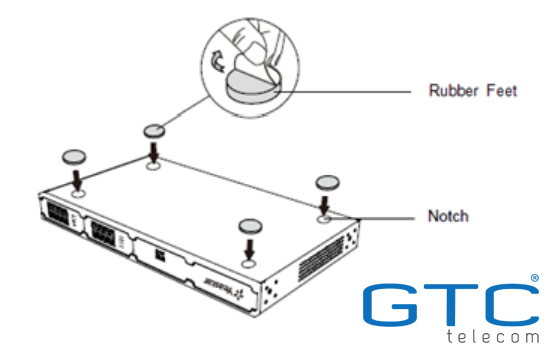

Bước 2: Tháo giấy bảo vệ dính khỏi chân cao su.
Bước 3: Lật thiết bị và gắn các chân cao su được cung cấp vào các khu vực bịt kín ở dưới cùng ở mỗi góc của thiết bị.

6. Lắp đặt tủ Rack
CẢNH BÁO
- Cẩn thận không để rơi bất kỳ thành phần nào. Các thành phần đổ có thể làm hỏng chúng hoặc gây ra thương tích.
- Chỉ sử dụng bộ dụng cụ gắn trên giá 19 inch (khung và phụ kiện đính kèm) đi kèm với tổng đài IP PBX.

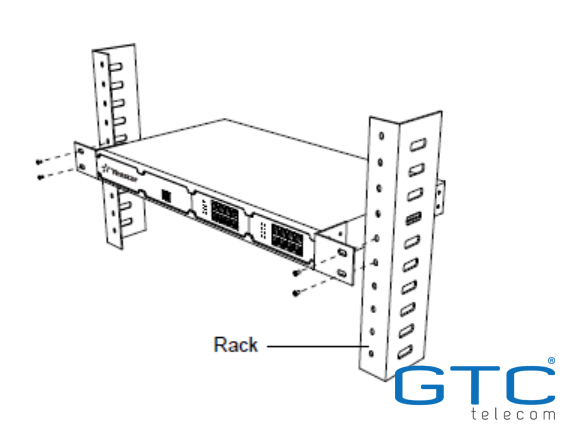

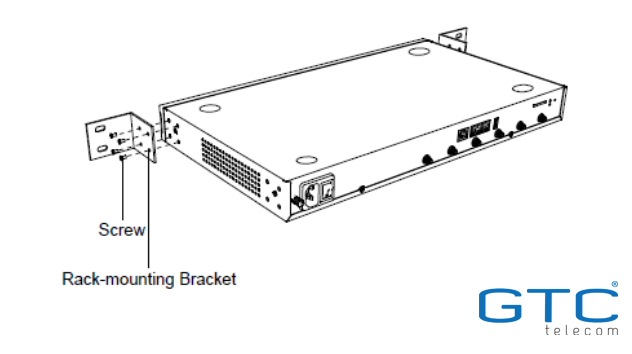

BƯỚC 1: Sửa khung cho bên trái và bên phải của PBX bằng 4 ốc vít.

Bước 2: Đặt PBX vào giá đỡ 19 inch và lắp cả hai giá đỡ vào giá đỡ với thiết bị gắn độc quyền của rack.

7. Kết nối mặt đất
CẢNH BÁO
- Việc nối đất đúng cách (kết nối với mặt đất) là rất quan trọng để giảm nguy cơ cho người sử dụng điện giật hoặc bảo vệ PBX khỏi những ảnh hưởng xấu của tiếng ồn bên ngoài trong trường hợp sét đánh.
- Phải thực hiện kết nối vĩnh viễn giữa mặt đất và mặt đất của thiết bị đầu cuối tong dai IP PBX.
Bước 1: Thắt chặt đinh vít đinh vào cổng Grounding trên PBX.
Bước 2: Chèn dây nối đất 18AWG (người sử dụng cung cấp).
Bước 3: Thắt chặt đai ốc vặn.
Bước 4: Gắn dây nối đất vào thiết bị đầu cuối nối đất.

8. Kết nối thiết bị
Bước 1: Kết nối một đầu của cáp mạng vào cổng LAN của thiết bị Yeastar, và đầu còn lại cho bất kỳ cổng nào của công tắc / bộ định tuyến LAN của công ty bạn.
Bước 2: Cắm dây nguồn vào khe cắm nguồn S300 và đầu còn lại vào ổ cắm điện tiêu chuẩn. Đợi cho hệ thống khởi động cho đến khi SYSTEM LED bắt đầu nhấp nháy.
Bước 3: Kết nối đường dây điện thoại với cổng RJ11 của thiết bị.
Miêu tả Cổng RJ11
- FXS: Kết nối một đầu của cáp điện thoại RJ11 vào cổng. Kết nối đầu kia với điện thoại analog hoặc máy fax.
- FXO: Kết nối cáp RJ11 với cổng FXO. Kết nối đầu kia của cáp với một đường dây PSTN.
- BRI: Kết nối cáp được cung cấp bởi nhà cung cấp ISDN BRI tới cổng BRI. Kết nối đầu kia của dây cáp với thiết bị nhà cung cấp ISDN.
Bước 4: Kết nối một đầu cáp E1 với cổng E1 / T1. Kết nối đầu kia với thiết bị của nhà cung cấp E1.
CHÚ THÍCH
Kết nối BRI / PSTN / điện thoại / máy fax tương tự với cổng tương ứng dựa trên màu của chỉ thị cổng.
III. Bắt đầu với Cấu hình tổng đài Yeastar S300
Hệ thống tong dai IP MyPBX S300 cung cấp giao diện cấu hình dựa trên web cho quản trị viên. Quản trị viên có thể quản lý thiết bị bằng cách đăng nhập vào giao diện Web.
- Đường dẫn truy cập: https://192.168.5.150:8088
-User Name: admin
- Mật khẩu: Mật khẩu
Bước 1: Kết nối máy tính của bạn với cùng một mạng với Yeastar S300.

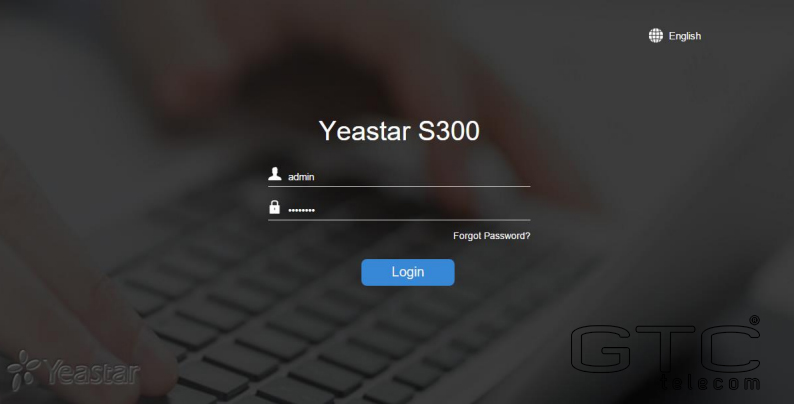

BƯỚC 2: Khởi động trình duyệt trên PC. Trong thanh địa chỉ, nhập địa chỉ IP, nhấp vào nút "Enter" và sau đó bạn có thể thấy trang đăng nhập GUI web hiển thị như dưới đây.

BƯỚC 3: Để có các cấu hình chi tiết của phần mở rộng, thân cây và các thiết lập hệ thống khác, vui lòng tham khảo Sổ tay Quản trị Yassar Sổ tay hướng dẫn sử dụng.
LƯU Ý: Sau khi lưu các thay đổi, hãy nhớ nhấp vào nút "Áp dụng" ở góc trên cùng bên phải để thay đổi có hiệu lực.

Tổng đài điện thoại S300 linh hoạt giao diện điện thoại kết hợp trong khi cho phép khả năng mở rộng trong tương lai với thiết kế mô-đun độc đáo. Bên cạnh đó, Yeastar S300 VoIP PBX cài đặt nhanh chóng với trích lập dự phòng tự động toàn diện, nâng cao và khả năng chơi, cùng với một giao diện người dùng trực quan có khả năng nâng cao UI bởi point-and-click cấu hình, từ bất kỳ vị trí
